在精密制造领域，蒸镀罩掩膜板作为实现微米级图形化沉积的核心部件，其加工工艺直接影响显示面板、半导体器件及光电器件的性能与良率。蚀刻加工凭借其高精度、高复杂度适配性及材料普适性，成为蒸镀罩掩膜板制造的主流技术。本文将从加工特点、技术优势及行业应用三个维度，系统解析蒸镀罩掩膜板蚀刻加工的核心价值。

蒸镀罩掩膜板蚀刻加工的技术特点

超精密图形控制能力蚀刻加工通过化学或物理手段对金属基材进行选择性去除，可实现±0.01mm的公差控制，满足蒸镀工艺对图形开口尺寸的严苛要求。例如，在OLED显示面板制造中，蒸镀罩掩膜板需在0.05mm厚的不锈钢基材上加工出间距仅0.2mm的微孔阵列，蚀刻工艺通过控制反应速率与方向性，确保孔径偏差不超过设计值的2%，显著优于传统机械加工的5%偏差率。

复杂结构无损成型蒸镀罩掩膜板常需集成异形孔、阶梯槽及三维曲面等复杂结构，传统冲压或激光加工易引发材料变形或热影响区损伤。蚀刻工艺通过光刻胶掩模与化学溶液的协同作用，可在任意曲面上实现无应力加工，尤其适用于0.02-0.5mm超薄金属基材的微结构成型。例如，某科研机构开发的蒸镀罩掩膜板采用五轴联动蚀刻设备，成功在0.1mm钛合金片上加工出螺旋状蒸镀通道，良率提升至98%。

多材料兼容性蒸镀工艺涉及铝、铜、钼、镍等多种金属材料，不同材料的熔点、硬度及化学活性差异显著。蚀刻加工通过调整溶液配方与工艺参数，可适配从低熔点铝（660℃）到高熔点钼（2620℃）的全谱系金属。例如，在半导体芯片制造中，蒸镀罩掩膜板需采用钼基材以耐受800℃高温环境，蚀刻工艺通过优化氢氟酸与硝酸的配比，在保持钼表面光洁度的同时，将加工效率提升40%。

批量生产一致性保障蒸镀罩掩膜板蚀刻加工采用卷对卷曝光与自动化蚀刻线，可实现单批次1000平方米以上的连续生产。通过在线检测系统实时监控蚀刻深度与图形精度，配合AI算法动态调整工艺参数，确保同一批次产品关键尺寸重复性≤0.005mm。某行业案例显示，采用蚀刻工艺的蒸镀罩掩膜板在连续生产10万件后，图形偏移量仍控制在设计公差范围内。

环保与成本优化相比电镀或喷涂等传统工艺，蚀刻加工无需额外镀层即可实现金属表面的功能化处理，减少重金属污染风险。同时，通过优化蚀刻液循环系统，可将铜、镍等贵金属的回收率提升至95%以上，单件加工成本降低30%。据统计，采用蚀刻工艺的蒸镀罩掩膜板综合制造成本较传统方法下降25-40%。

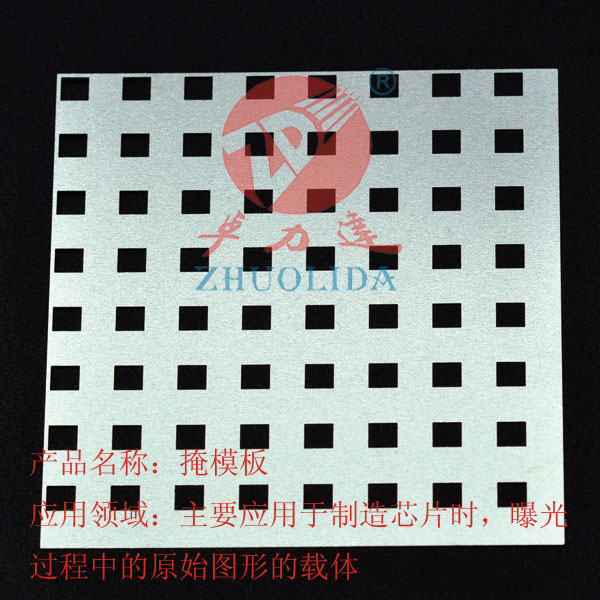

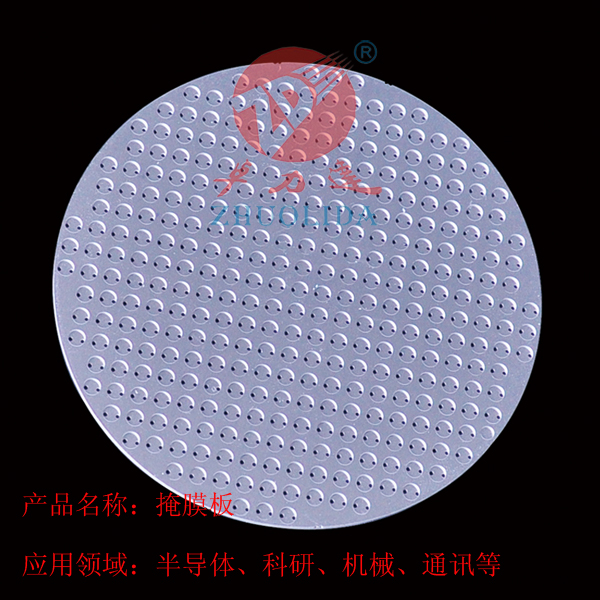

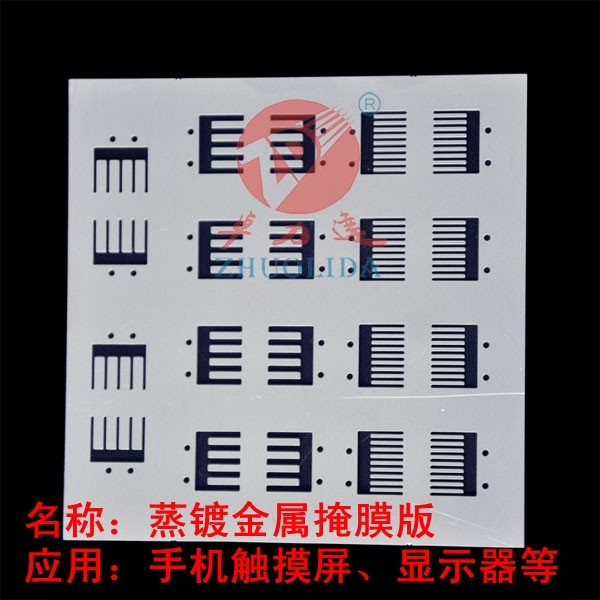

展示图
